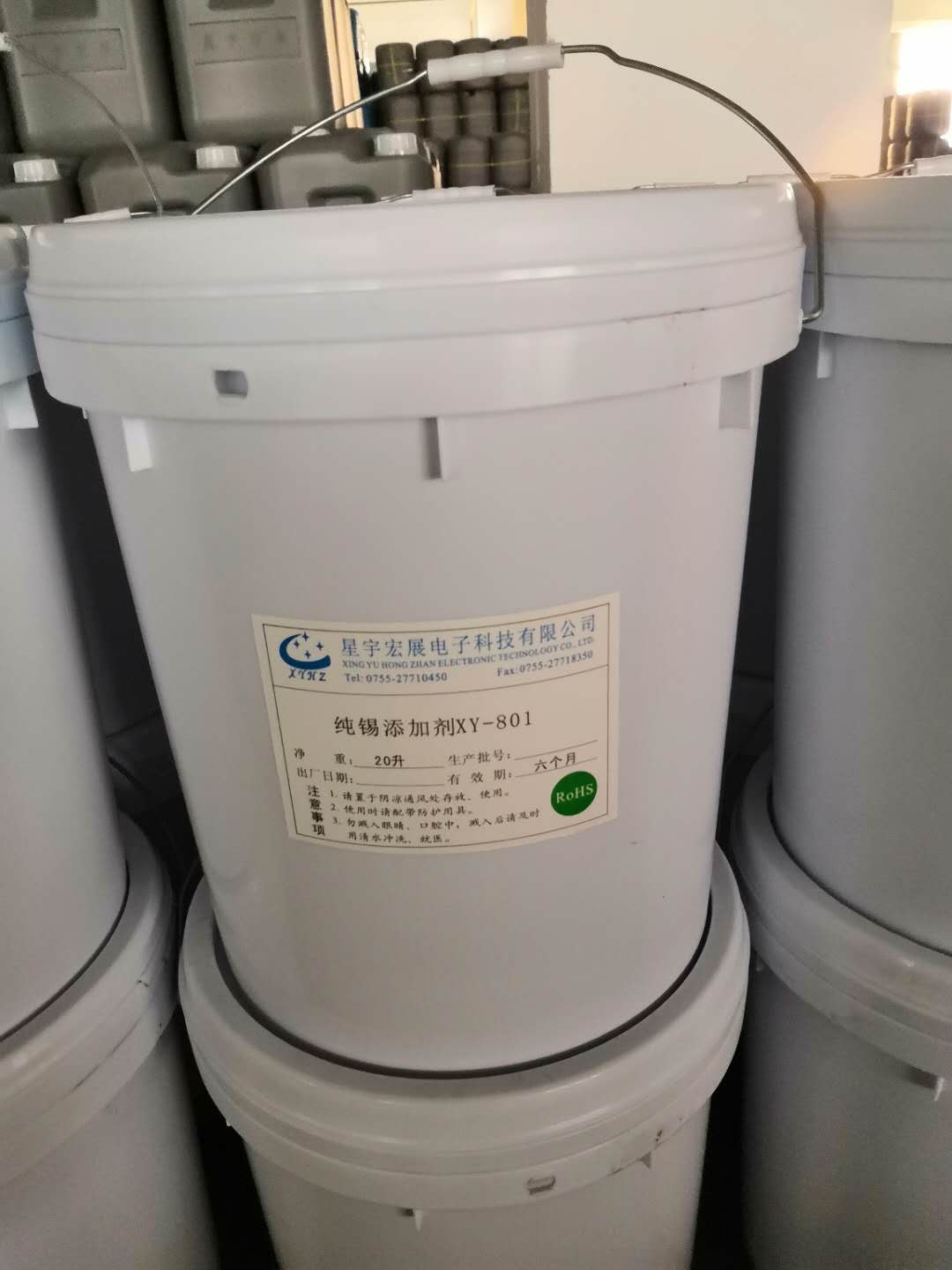

纯锡添加剂XY-801
一、简介
纯锡XY-801为硫酸系统纯锡镀液之添加剂,能得到均匀细致的镀层,且分布力良好,操作管理比较容易,无氟污染,退锡比较容易。
二、特点
1、 本品不含溶剂,完全不会侵蚀抗镀物质。
2、 成分稳定,不易分解。
3、 单一型添加剂,控制条件宽,易于操作。
4、 走位性能优良。
一、 镀液组成及操作条件
标准 范围
硫酸亚锡 25克/升 20—50克/升
硫酸 100毫升/升 80—120毫升/升
XY-801 15毫升/升 10—30毫升/升
温度 25℃ 18—30℃
时间 8分钟 8—10分钟
电流密度 15安培/平方尺 5—20安培/平方尺
阳极 99.99%纯锡球或棒
阳极挂篮 锆篮
阳极袋 聚丙烯阳极袋
槽体材质 PVC、PP、PE
冷却管 铁氟龙管或钛管
搅 拌 阴极摆动及过滤循环(摆动:4-6ft/min,摆距:2-4inch,
过滤: PP制过滤机,滤芯以PP材质,0.5μm-5μm为佳)。
二、 建浴
1. 注入建浴70%的纯水于镀槽中。
2. 将需要量之电镀级硫酸在搅拌之下徐徐加入。
3. 温度降到30℃时,添加硫酸亚锡,搅拌至完全溶解为止。
4. 将溶液冷却至25℃以下。
5. 注入纯水至最后建浴量。
6. 加入计量的XY-801 循环搅拌。
7. 用0.5ASD电流密度电解1-2小时后试板。
三、 镀液管理
1. 操作方法
每操作1000安培小时,补充XY-801 200-400毫升
2. 分析法
XY-801 以哈氏槽实验添加,其它含量依分析添加。
3. 槽液受金属离子污染时作0.5 ASD之弱电解,槽液受有机污染时以活性碳处理。
四、 药液分析
1、硫酸:(1)取样2ml加入250ml锥形瓶中,加水50ml,
(2)加3-4滴MO指示剂,以1N NaOH滴至黄色。
(3)计算:H2SO4(g/l)=24.5*mls
2、硫酸亚锡:(1)取样5 ml加50% HCL 10ml加适量纯水
(2)加5ml淀粉指示剂,用0.1 N I2标准指示剂滴定至深蓝色为终点。
(3)SnSO4(g/l)=2.14*V(滴定毫升数) 。
七、镀锡时间厚度参考值(阴极效率100%)
厚度 μ〃 |
析镀量 g/m2 |
安培分钟 每平方公寸 |
不同电流密度(安培/平方公寸,ASD)所需时间(分) |
||||||||
1.0 |
1.25 |
1.5 |
1.75 |
2.0 |
2.25 |
2.5 |
2.75 |
3.0 |
|||
100 |
22.6 |
4.7 |
4.7 |
3.9 |
3.1 |
2.8 |
2.4 |
2.2 |
1.9 |
1.8 |
1.6 |
125 |
28.3 |
5.9 |
5.9 |
4.9 |
3.9 |
3.5 |
3.0 |
2.7 |
2.4 |
2.2 |
2.0 |
150 |
33.9 |
7.1 |
7.1 |
5.9 |
4.7 |
4.2 |
3.6 |
3.2 |
2.8 |
2.6 |
2.4 |
175 |
39.6 |
8.3 |
8.3 |
6.9 |
5.5 |
4.9 |
4.2 |
3.8 |
3.3 |
3.1 |
2.8 |
200 |
45.2 |
9.5 |
9.5 |
7.9 |
6.3 |
5.6 |
4.8 |
4.3 |
3.8 |
3.5 |
3.2 |
225 |
50.9 |
10.7 |
10.7 |
8.9 |
7.1 |
6.2 |
5.4 |
4.8 |
4.3 |
3.9 |
3.6 |
250 |
56.5 |
11.8 |
11.8 |
9.9 |
7.9 |
6.9 |
5.9 |
5.3 |
4.7 |
4.3 |
3.9 |
275 |
62.2 |
13.0 |
13.0 |
10.9 |
8.7 |
7.6 |
6.5 |
5.9 |
5.2 |
4.8 |
4.3 |
300 |
67.8 |
14.2 |
14.2 |
11.9 |
9.5 |
8.3 |
7.1 |
6.4 |
5.7 |
5.2 |
4.7 |
